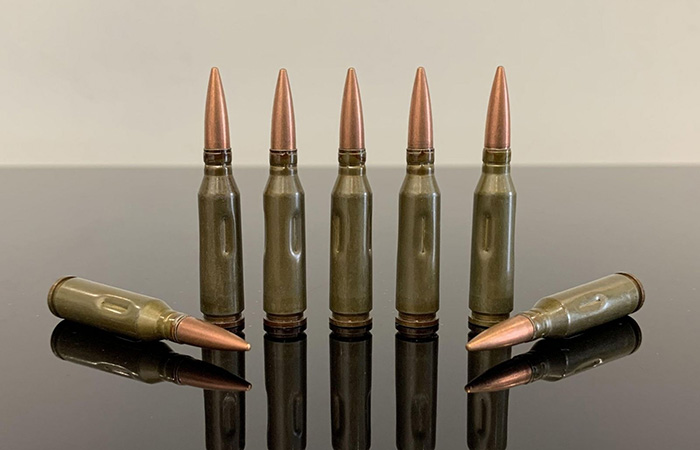

С выштамповками./ Фото: 500maketov.ru
Подавляющее большинство патронов однотипные и не выделяются ничем особенным, если не считать размера. На их фоне некоторые боеприпасы, если присмотреться к ним повнимательнее, кажутся крайне необычными из-за одной особенности. На их гильзах проштампованы странные борозды и углубления, причём это не ошибка и не заводской брак. Эти мелкие и на первый взгляд несущественные детали имеют огромное значение.
1. Штамповка как мера безопасности

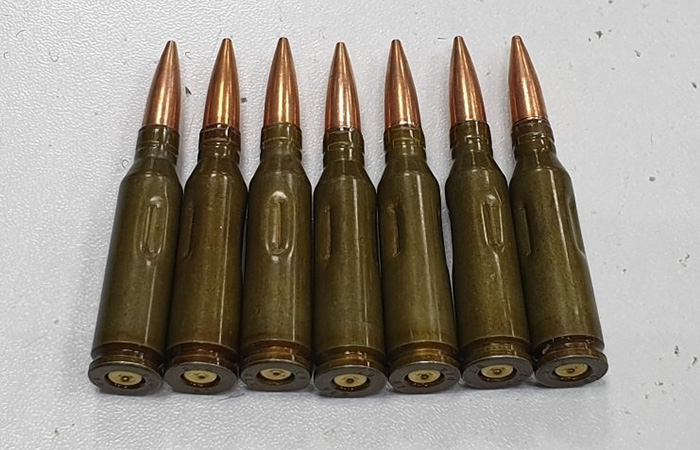

Учебные патроны./ Фото: ak74.ru
Большинство патронов похожи один на другой, а самый надёжный способ их отличит – это маркировка на донышке возле капсюля. Правда, далеко не всегда есть возможность на неё смотреть, всё портит дождь, отсутствие света или же элементарная спешка, а потому боец легко может схватить не тот боеприпас. Обычно это не наносит особого вреда, но только если речь не идёт о полигоне или стрельбище. Здесь боевой патрон заряженный вместо учебного может нанести огромный ущерб, нанести серьёзную травму или покалечить. И здесь не обойтись без чего-то более понятного, например, тактильной маркировки. Её наносят непосредственно на гильзу при помощи штамповки в тот момент, когда патрон уже полностью готов. Подобную штамповку сложно не увидеть или почувствовать под пальцами, а потому риск выстрела боевым патроном сводится практически к нулю, даже если снаряжать магазин в сумерках или даже вслепую. Яркий тому пример – советский патрон 5,45×39 с индексом УЧ, на гильзу которого нанесены продольные выштамповки.

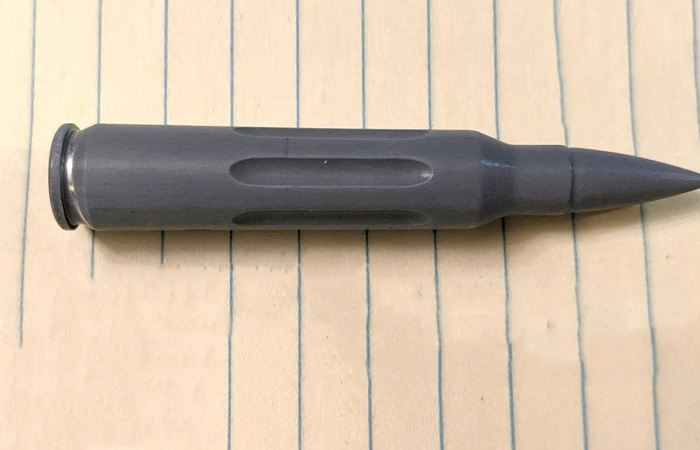

Западный учебный./ Фото: discourse-cdn.com
Этот способ маркировки был настолько простым, наглядным и очевидным, что его стали использовать для всех безопасных боеприпасов, в том числе и за рубежом. К примеру, учебные и холостые патроны калибра 7,62×39 мм, такие как ХП или УП, часто маркировались кольцевой штамповкой или глубокими поперечными канавками на гильзе. В других странах аналогичным образом поступают с так называемыми dummy-патронами калибра 5,56×45 мм NATO. На их гильзы наносится рифление или точечное кернение, благодаря чему их можно легко определить даже в полной темноте. Такой патрон можно было безошибочно опознать даже в полной темноте.
2. Конструктивные особенности

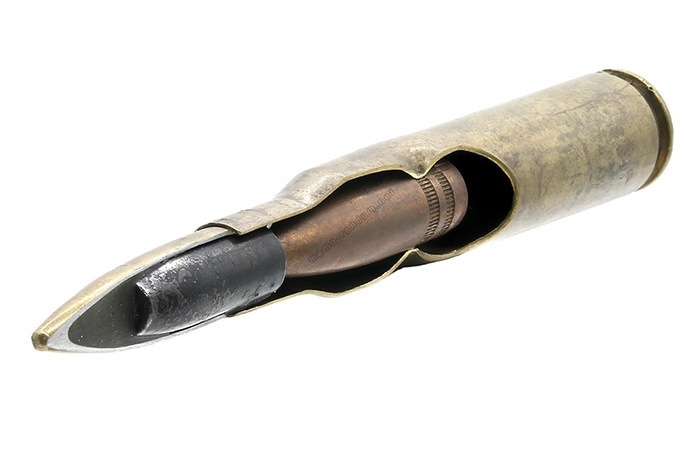

12,7×108 мм 1СЛТ ./ Фото: memo-randum.net
Стандартная функция кернения или выштамповок – обозначить боеприпас как учебный, но у дополнительного рельефа есть и другие функции. В некоторых случаях они являются частью конструкции и выполняют важную роль, например, они дополнительно фиксируют пулю. Обычно её удерживают на месте плотная посадка и обжим, но иногда этого не хватает. Это особенно актуально для специальных боеприпасов, таких как советские двухпульсные авиационные патроны 12,7×108 мм 1СЛ и 1СЛТ, разработанные для увеличения плотности огня. Опрессовка надёжно фиксирует только головную пулю, а для второй необходим дополнительный механический упор, который создаётся при помощи кернения. То есть гильза точечно продавливается.
Кернение на гильзе./ Фото: sniperm.ru
Похожий принцип использовался в крупнокалиберных патронах 14,5×114 мм для противотанковых ружей и зенитных установок. В двухпульных модификациях использовался штампованный рельеф на гильзе для жёсткой фиксации дополнительной пули. Интересно, что в обычном стрелковом оружии подобные методы фиксации не используются, здесь в приоритет ставятся надёжная подача и предсказуемая баллистика.
3. Авиация и крупные калибры
Патроны для ШВАК./ Фото: web.archive.org
Другое дело – авиационные и крупнокалиберные боеприпасы, которым приходится работать в очень жестких условиях – при больших нагрузках и вибрации. В некоторых случаях пулю специально фиксируют при помощи дополнительного обжима или кернения, чтобы она не провалилась внутрь или не сместилась наружу. Например, пуля у советского боеприпаса 12,7×108 мм МДЗ жестко находится на своём месте и гарантированно фиксируется при самых жестких манёврах. Ещё один пример – боеприпасы 12,7×108 мм для авиапушек ВЯ или УБ имеют иной рельеф гильзы, чем у пехотных аналогов.
4. Как исчезли выштамповки

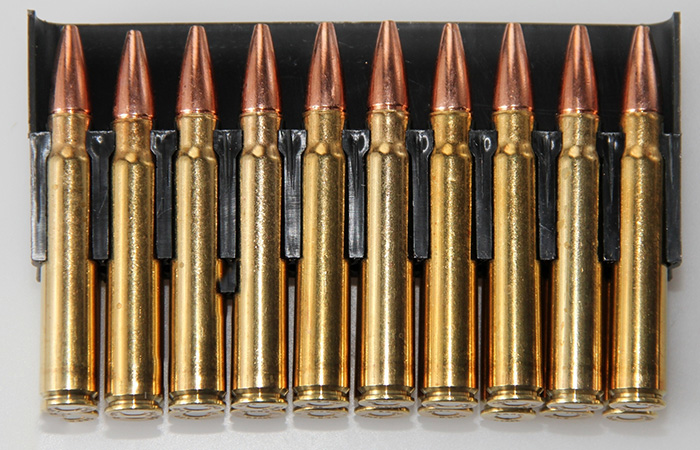

Современная упаковка./ Фото: 13k.ru
На текущий момент всякая необходимость в рельефной маркировке и в дополнительной фиксации пули полностью исчезла. Использование новых материалов, более совершенных сплавов и дополнительных элементов в конструкции патронов позволило надёжно фиксировать пулю в любых условиях. Дополнительно производители ввели новые системы маркировки, и теперь патроны разных видов пестрят всеми цветами радуги – их невозможно перепутать при всём желании. Ко всему прочему, удобные коробки, пачки и цинки с боеприпасами свели к минимуму шанс на смешивание разных видов патронов.
Маркировка./ Фото: youtube.com
В итоге больше не требовалось дополнительно укреплять или маркировать боеприпасы, их производство упростили и удешевили, а лишние этапы из технологического процесса исключили. Современная визуальная маркировка справляется с этим гораздо лучше. При этом не имеет значения, что это за патроны: то ли для малокалиберной винтовки, то ли для антиматериальной.
