Стена гидроэлектростанции высотой с небоскрёб, и она держит за собой целое море. И самое интересное, что эта стена никогда не бывает абсолютно сухой. Мысль пугающая, но это реальность, с которой мирятся создатели самых мощных электростанций мира. Утечки на гигантских ГЭС — это не всегда признак беды, на самом деле плотине позволяют контролируемо протекать, предотвращая таким образом появление куда больших неприятностей и катастрофических последствий.
1. Не протечки, а фильтрация
Бетон не монолитный
Мега-плотина — это не монолитный, непроницаемый щит. На самом деле, бетон больше похож на очень плотную губку, пронизанную микроскопическими порами и капиллярами. При этом конструкция испытывает чудовищное давление, когда столб воды высотой в несколько Эйфелевых башен с огромной силой давит на стену. Интересно, что вода под этим напором неизбежно продавливается через естественные каналы – поры и трещины. Этот процесс инженеры называют не протечкой, а фильтрацией. И это не дефект, а продуманная особенность. Бороться с этим физическим законом попросту невозможно, гораздо эффективнее и проще им управлять.

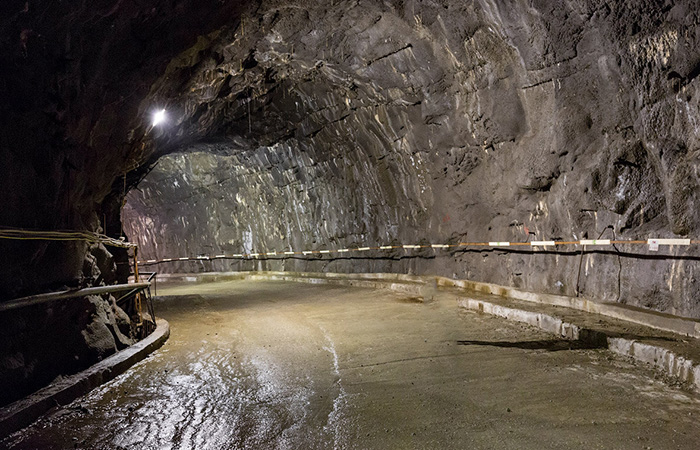

Тоннели в ГЭС
Чтобы сделать это, внутри каждой гигантской плотины, прямо в её теле, скрывается настоящая кровеносная система — сложнейшая сеть дренажных галерей, труб и колодцев. Эти лабиринты, проложенные в толще бетона, целенаправленно собирают просочившуюся воду и отводят её в специальные измерительные резервуары. Количество этой воды тщательно отслеживается день за днём, год за годом. Для специалистов ГЭС эти цифры — как пульс и давление для врача: стабильные показатели означают, что плотина здорова.
2. Испытание на прочность

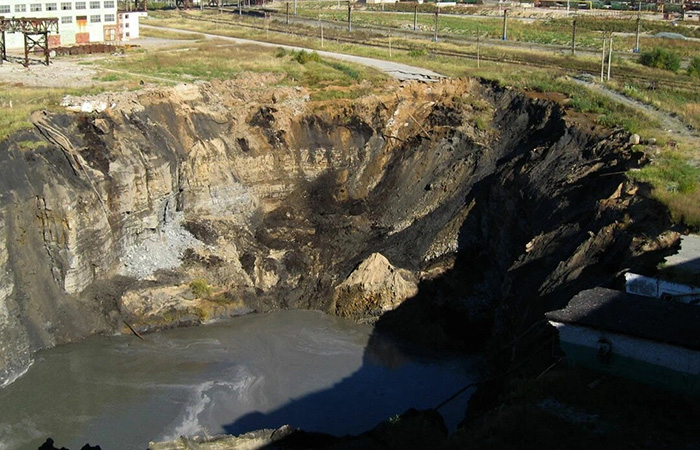

Последствия вымывания грунта
Фильтрация сквозь тело плотины — это её естественное дыхание, а главная опасность таится не в самом бетоне, она глубоко под ним. К примеру, если поставить тяжёлый шкаф на песчаный пляж, то под его весом песок немного просядет. И если под этим песком есть подземный ручей, он начнёт вымывать песчинки из-под ножек шкафа. Рано или поздно тот просядет или перекосится. Точно так же вода ищет слабые места не в самой плотине, а в её основании — в скальном массиве, на котором она стоит. Этот коварный процесс называется суффозией. При этом мощный напор воды в водохранилище действует как гигантский пресс, пытаясь протолкнуть воду в мельчайшие трещины и разломы в скале под фундаментом. Если порода неидеальна (а идеальной породы в природе не существует), вода начинает вымывать из неё мелкие частицы, создавая скрытые пустоты и каналы. Плотина, по сути, начинает терять опору.
Катастрофа на плотине Мальпассе

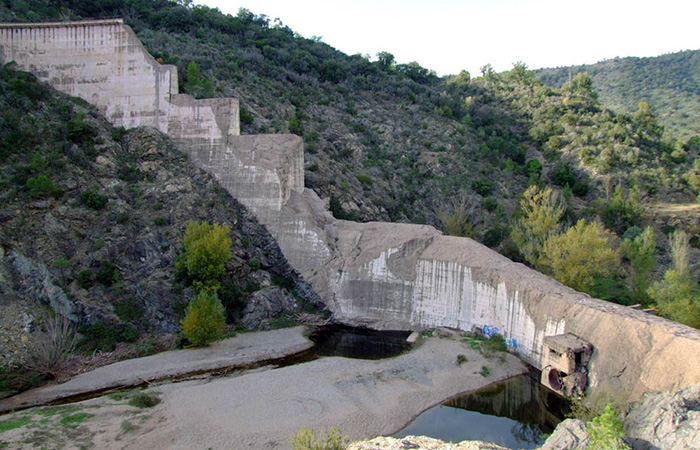

Ярчайший и трагический пример — катастрофа на плотине Мальпассе во Франции в 1959 году. 66-метровая арка рухнула за считанные минуты. Причина – коварная суффозия. Вода под огромным давлением проникла в скальное основание, размыла его, и плотина, потеряв опору, просто опрокинулась. Обрушившийся водяной вал высотой 40 метров стёр с лица земли город Фрежюс, унеся жизни 423 человек. Этот случай навсегда изменил подход к проектированию ГЭС, заставив инженеров смотреть не только вверх, на бетон, но и глубоко вниз, в таящуюся в скалах угрозу.

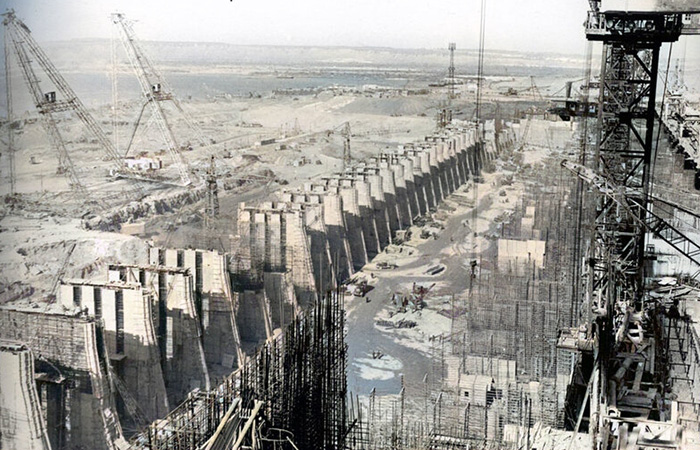

Строительство плотины
Сегодня с этим невидимым врагом борются, создавая многоуровневую защиту. Под основание плотины внедряют так называемую цементационную завесу — по сути, подземную стену из закачанного под высоким давлением цементного раствора, который заполняет все пустоты и трещины в скале на глубину в десятки, а иногда и сотни метров. Рядом с ней строят сложную систему подземного дренажа — сеть труб и туннелей. Они отводят ту воду, которой всё же удалось просочиться, снимая тем самым опасное давление из-под фундамента. Это титаническая, невидимая глазу работа, от которой зависит судьба всего гигантского сооружения.
3. Швы, трещины и температурные игры

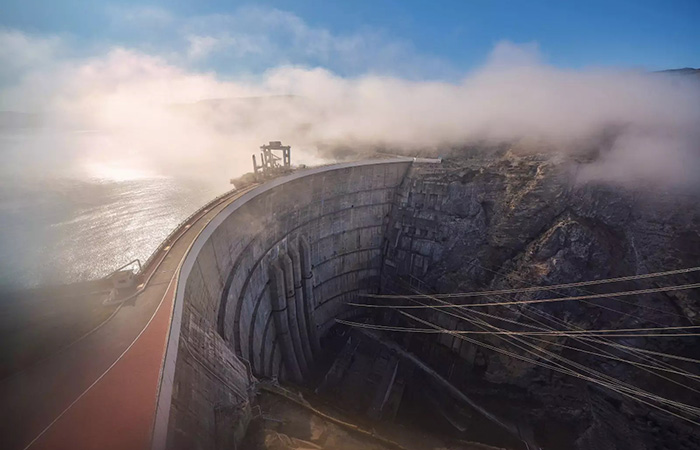

Плотина состоит из отдельных частей
Казалось бы, что может быть прочнее монолитной стены из бетона? Но вот парадокс: чтобы быть по-настоящему прочной, гигантская плотина не должна быть монолитом. Если залить единый бетонный блок размером с гору, то при застывании бетонная масса будет выделять колоссальное тепло — температура в его ядре может достигать 40-50°C. Когда же этот раскалённый монолит начнёт остывать и сжиматься, он неминуемо покроется хаотичными трещинами, как пересушенная глина. Чтобы этого избежать, плотину возводят отдельными блоками — пилонами, между которыми оставляют специальные деформационные швы.

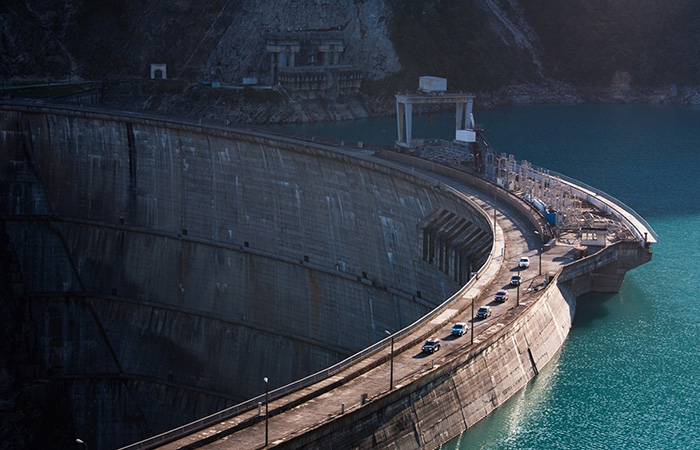

Всё герметично, но не вечно
Эти швы — своего рода амортизаторы и компенсаторы гигантской конструкции. Они позволяют отдельным секциям немного дышать — незначительно смещаться под чудовищным напором воды, не разрушая соседние блоки. Эти швы заполняют специальными упругими материалами-герметиками, но идеальной, вечной панацеи от просачивания воды через них не существует. Со временем они могут терять идеальную герметичность. Отдельная история — так называемые холодные швы. Это не запланированные зазоры, а границы между порциями бетона, уложенными в разное время. Стык между вчерашним и сегодняшним бетоном — всегда потенциально слабое место.

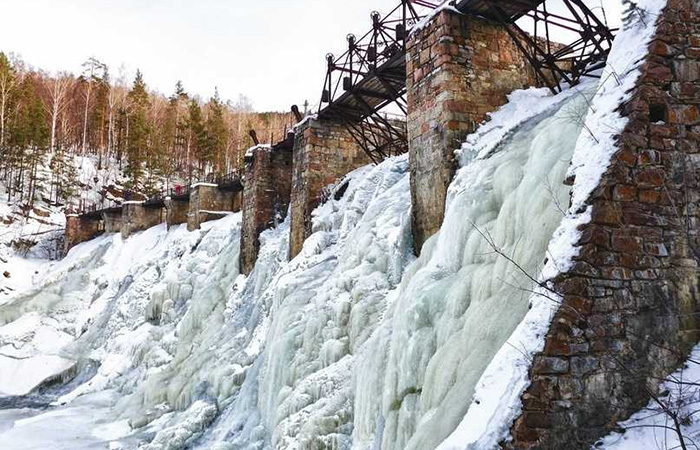

Смена сезонов - серьёзное испытание
Кроме того, плотина — это живой организм, который реагирует на смену времён года. Летом, под наполненным водохранилищем, она едва заметно прогибается вперёд, как лук под напряжением тетивы. Зимой, когда уровень воды падает, она возвращается назад. Эти микродвижения, хоть и просчитанные до миллиметра, также постоянно испытывают на прочность все швы и соединения. Именно поэтому на крупнейших плотинах, таких как американская плотина Гувера, можно увидеть узор из идеально ровных линий — это и есть те самые швы, которые позволяют конструкции оставаться целой и невредимой, несмотря на все капризы природы и колоссальные нагрузки.
4. Когда «потеет» – норма

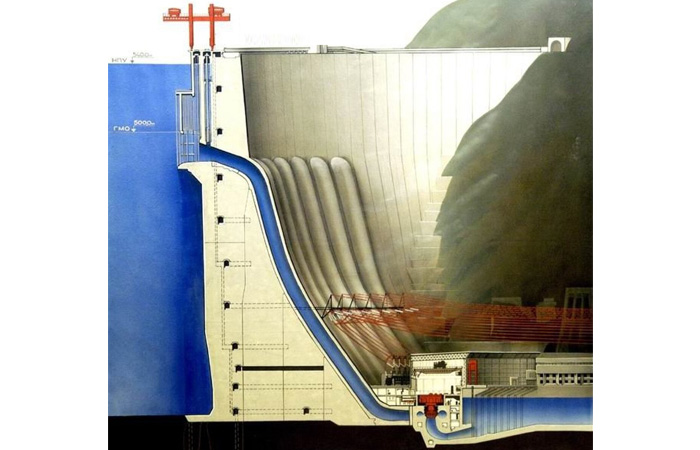

Плотина - очень сложное строение
Гигантские ГЭС — не монолитные крепости, а сложные строения с собственной системой дыхания и амортизации. Но как же инженеры понимают, что безобидная фильтрация перерастает в опасную протечку? Для этого каждая крупная плотина оснащена своей собственной нервной системой — сложнейшим комплексом мониторинга. Внутри бетонного массива и в скальном основании на глубине десятков метров скрываются сотни и тысячи датчиков. Это пьезометры, которые постоянно измеряют давление воды в породах. Тензометры, улавливающие малейшие деформации бетона — его растяжение и сжатие. Инклинометры, следящие за тем, чтобы вся конструкция не начала крениться. Вся эта информация в режиме реального времени стекается в центральный пульт управления, где компьютеры и специалисты анализируют каждое изменение плотины.

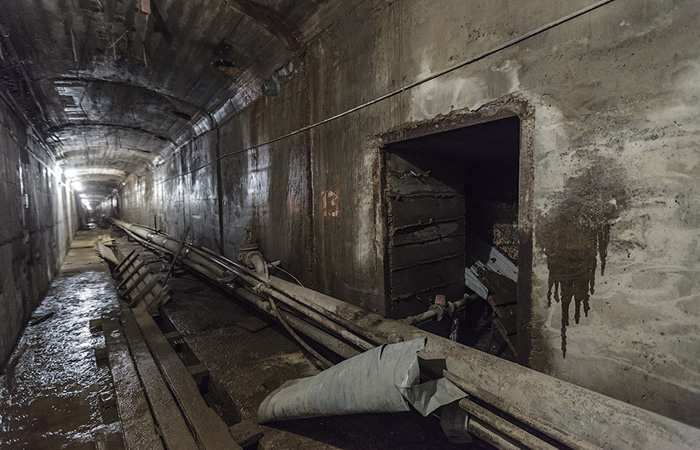

Вода отводится через дренаж
Существует и простой, но чрезвычайно эффективный визуальный признак. Ключевой показатель — это не столько количество, сколько качество воды, которую собирают дренажные галереи. Пока вода в дренажных колодцах остаётся чистой и прозрачной — это хороший знак. Это означает, что вода просто фильтруется через массив бетона, не вымывая никаких частиц. Но если вода вдруг становится мутной, с примесью глины или песка — это самый тревожный сигнал. Он означает, что где-то начался процесс суффозии — выноса частиц грунта из-под фундамента или из тела самой плотины.

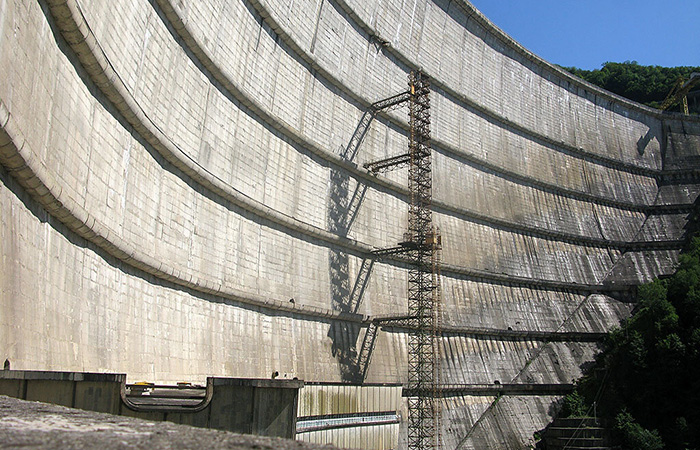

Плотина прочная, но не монолитная
Так и получается, что «протечки» гигантских ГЭС — это в большинстве случаев не ошибка проектировщиков, а продуманный и просчитанный инженерный компромисс, без которого грандиозные сооружения вряд ли простояли бы так долго. Пока высокотехнологичная плотина понемногу пропускает воду, она работает без проблем и не опрокидывается. Этот процесс находится под постоянным контролем и выполняет роль своеобразной сигнализации, сообщающей о грядущих неприятностях.
